Vertex² brugermanual · PDF-side 6

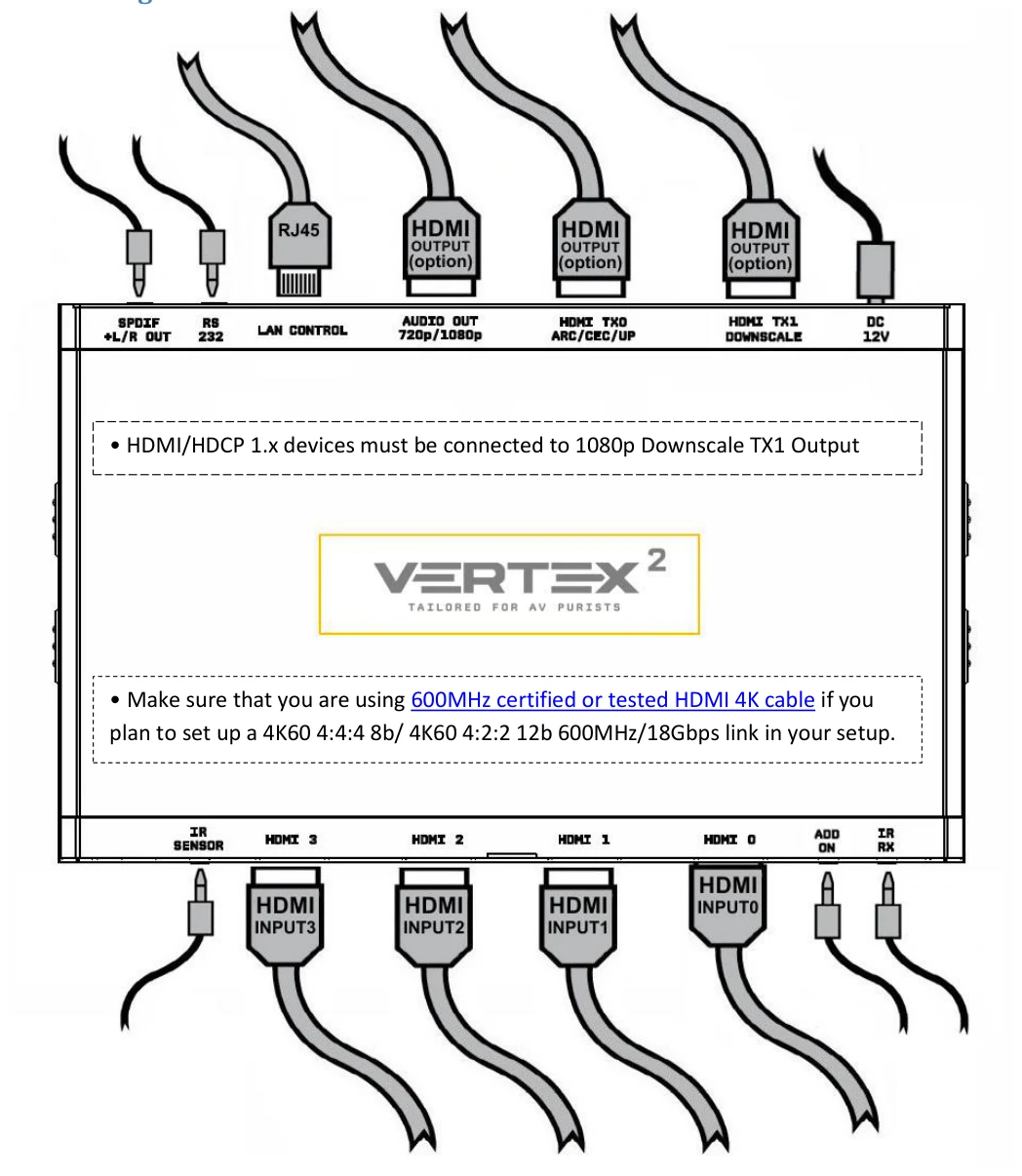

Tilslutning af kabler til Vertex²

• HDMI/HDCP 1.x-enheder skal tilsluttes 1080p Downscale TX1-udgangen.
• Sørg for at bruge et 600MHz-certificeret eller -testet HDMI 4K-kabel, hvis du planlægger en 4K60 4:4:4 8b / 4K60 4:2:2 12b 600MHz/18Gbps-forbindelse i dit setup.
• Tilslut strømstikket fra strømforsyningen (110-240V 1,2A IND og 12V 1A UD).
• Tilslut en kilde via HDMI-indgangskabel til en VILKÅRLIG HDMI-indgang.
• Tilslut eventuelle andre HDMI-, lyd-, IR- eller RS232-kabler, du måtte have brug for (valgfrit)
• HDMI-kablet skal understøtte 18Gbps, hvis der er tilsluttet en 18Gbps-kilde/-sink (undtagen for Audio Out)
