Uživatelský návod Vertex² · Strana PDF 6

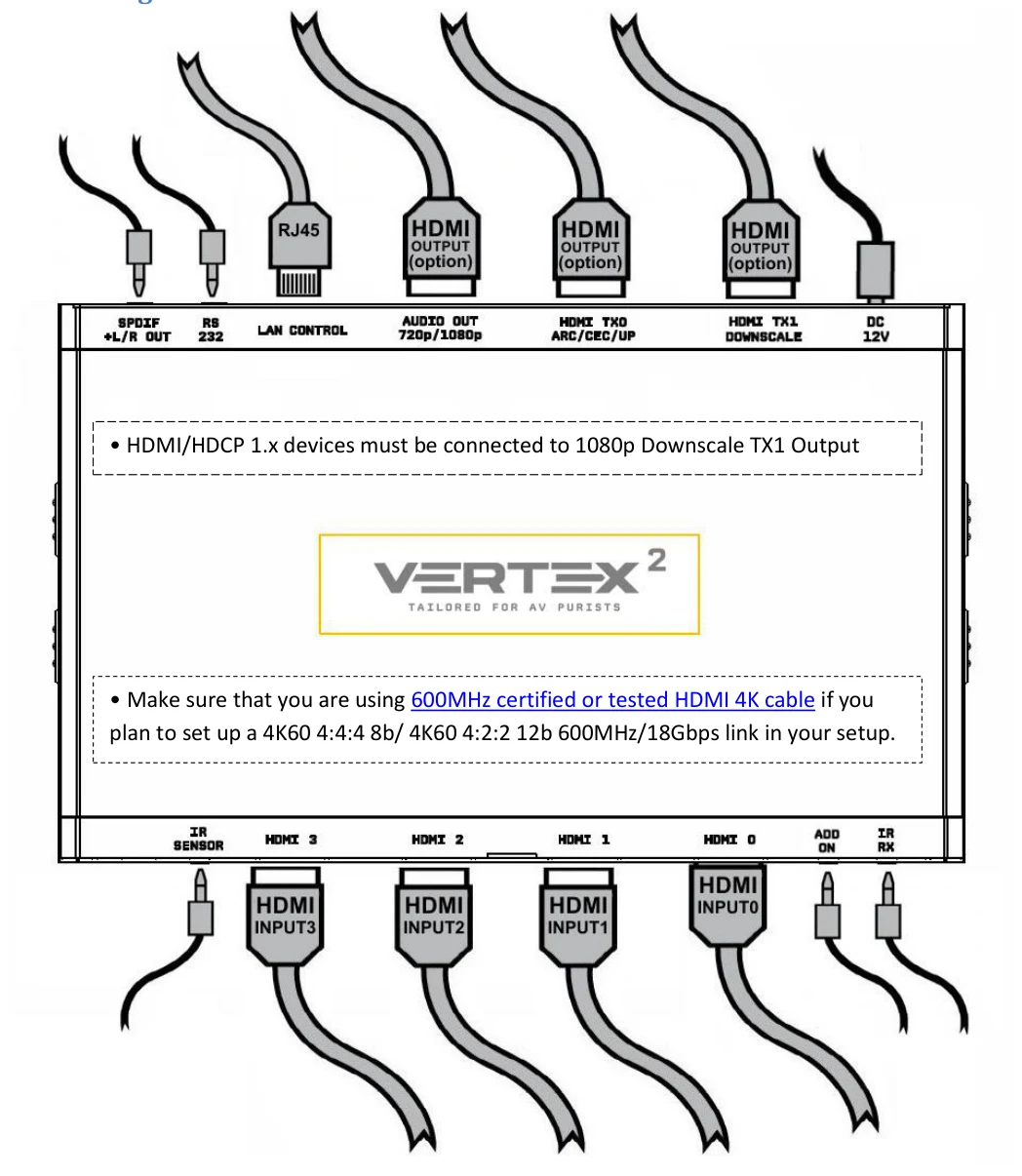

Připojení kabelů k Vertex²

• Zařízení HDMI/HDCP 1.x musí být připojena k výstupnímu portu TX1 s downscalem na 1080p.
• Pokud plánujete ve své sestavě provozovat linku 4K60 4:4:4 8b / 4K60 4:2:2 12b 600MHz/18Gbps, ujistěte se, že používáte certifikovaný nebo otestovaný 4K HDMI kabel na 600MHz.
• Připojte napájecí konektor od napájecího zdroje (vstup 110–240V 1,2A a výstup 12V 1A).
• Připojte zdroj HDMI kabelem k LIBOVOLNÉMU HDMI vstupu.
• Připojte jakýkoli další HDMI, zvukový, IR nebo RS232 kabel, který potřebujete (volitelné)
• Je-li připojen jakýkoli zdroj/sink 18Gbps, musí HDMI kabel podporovat 18Gbps (kromě Audio Out)
