Uživatelský návod Vertex² · Strany PDF 99–101

FAQ

Jaký je rozdíl mezi volbou Splitter a Matrix a jaké možnosti má každý režim?

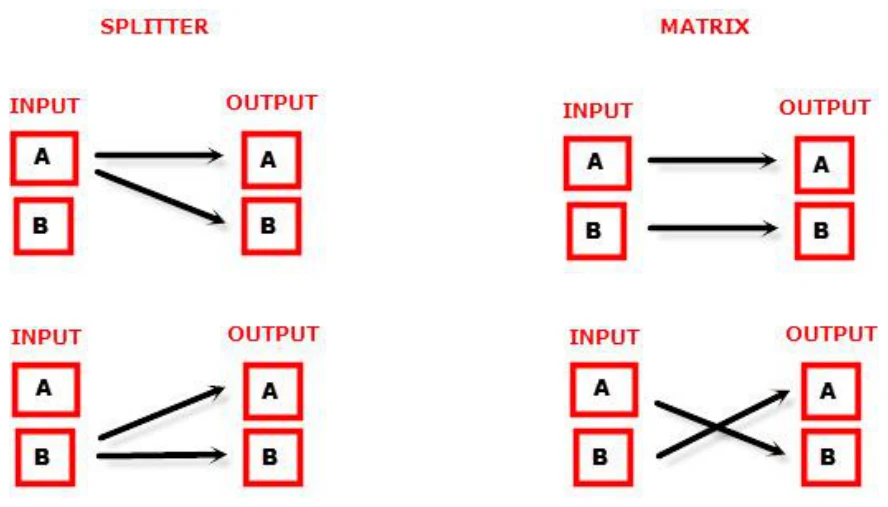

Obrázek níže znázorňuje dostupné možnosti obou režimů.

Lze propustit signál 4K60 4:4:4 nebo jakýkoli HDR signál a mít jeden výstup v nižším rozlišení?

Ano, při správném připojení ke správnému výstupnímu portu pro downscale (TX1) Vertex² automaticky sníží UHD na FHD, pokud to připojený SINK (zobrazovač, AV receiver nebo jiné zařízení) vyžaduje. Obdobně umí zvýšit FHD na UHD, pokud to vyžaduje SINK připojený k portu pro upscale (TX0).

Můj zobrazovač by měl přijímat signály 4K60 4:4:4, ale nefunguje to?

U většiny UHD televizorů, které jsme vyzkoušeli, je vždy nutné aktivovat další konfigurační volby, aby bylo dosaženo linky 4K60 4:4:4 600MHz. Například u Samsungu: pro zapnutí barevného prostoru 444 pro 4K u televizorů Samsung musíte přejít do „settings“ a „hdmi“ a „UHD color“ a tuto volbu zapnout. Dále musíte v menu nástrojů přiřadit HDMI portu 1 označení „PC“. Teprve po těchto dvou krocích bude 600MHz přijímáno. Podobné aktivační triky jsou vyžadovány u většiny UHD televizorů. Navíc většina UHD televizorů má pouze některé porty schopné 600MHz.

Můj televizor má PC režim (nebo mám PC monitor) – jaká rozlišení jsou podporována v grafickém režimu?

Podporovány jsou všechny PC grafické režimy v rámci šířky pásma 600MHz, včetně ultra vysokých rozlišení jako WQSXGA, QUXGA, QFHD, WQUXGA, 4K.

Jaká výstupní rozlišení Vertex² podporuje v režimu HDTV?

Podporovány jsou všechny známé formáty SD, HD, Full HD a UHD včetně: 480i50, 480i60, 480p50, 480p60, 576p50, 576p60, 720p50, 720p60, 720p100, 720p120, 1080i25, 1080i30, 1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60, 1080p72, 1080p75, 1080p96, 1440p50, 1440p60, 2160p24, 2160p25, 2160p30, 2160p50, 2160p60 (to jsou pouze příklady, podporováno je cokoli v rámci šířky pásma 600MHz.)

S jakou verzí HDMI Vertex² funguje? Potřebuji HDMI 1.3/1.4a/2.0a/2.0b? Záleží na tom? Nezáleží. HDfury Vertex² funguje s jakoukoli verzí HDMI od 1.0 výše.

Musím ve svém HDMI zdroji nastavit něco speciálního, aby bylo rozlišení správně?

Ne. HDfury Vertex² bude vaším zdrojem detekován jako zařízení schopné 2160p60 4:4:4 a vždy přijme a zpracuje stream nejvyšší kvality z vašich zdrojových zařízení. Není potřeba nastavovat HDMI zdroj na žádné konkrétní rozlišení.

Přidává se do signálu nějaká latence (zpoždění)?

Prakticky žádná. Přidaná latence je řádově jen několik pixelových taktů. Naprosto nepostřehnutelné.

A co dlouhé HDMI kabely? Mám očekávat problémy?

Pro 600MHz musí uživatelé používat kabely „high speed“ nebo certifikované na 600MHz/18Gbps; ideálně by délka měla být mezi 1,8 a 3,6 m (6–12 ft) pro správný průchod 600MHz/18Gbps. Pro 4K30, 1080p nebo méně vyhoví téměř všechny kabely. HDfury Vertex² funguje jako HDMI repeater. Zařazení HDfury Vertex² do cesty tedy signál zesílí a obnoví. Neměli byste potřebovat žádné pasivní (ani aktivní) HDMI zesilovače, zvlášť pokud HDfury Vertex² umístíte doprostřed kabelové trasy. Pokud jste dříve museli používat zesilovač, HDfury Vertex² jej s největší pravděpodobností nahradí. HDfury Vertex² byl bez problémů používán s HDMI kabely délky 15 m (50 ft) i delšími, včetně měděných, aktivních i optických řešení.

Jak jsou zpracovávány nové bezztrátové zvukové formáty přes HDMI vstup? Např. DTS-HD/MA a DD/E-AC3: jsou ořezány na DTS core, resp. Dolby Digital, aby splnily požadavky standardu S/PDIF? Bezztrátový zvuk se přenáší pouze přes HDMI výstup. HDfury Vertex² příchozí zvuk nekomprimuje ani jinak nepřevádí dolů. Přes výstup SPDIF lze vydávat pouze stereo a zvuk 5.1. Analogový výstup podporuje pouze stereo.

Jak připojím zvuk z Vertex²?

Vertex² má analogový i digitální (TOSLINK) zvukový výstup v jednom konektoru označeném „SPDIF + L/R“. Jde o konektor 2 v 1, což znamená, že můžete zapojit buď 3,5mm stereo analogový jack, nebo digitální mini-TOSLINK kabel (3,5mm mini-jack) a získat z Vertex² stereo analogový zvuk nebo digitální zvuk 5.1 Dolby/DTS. Obrázky obou typů konektorů/kabelů najdete níže.

Digitální zvukový kabel 3,5mm mini-TOSLINK pro Vertex²

Pokud chcete použít „běžný“ TOSLINK kabel, použijte adaptér z 3,5mm Mini-TOSLINK na běžný TOSLINK

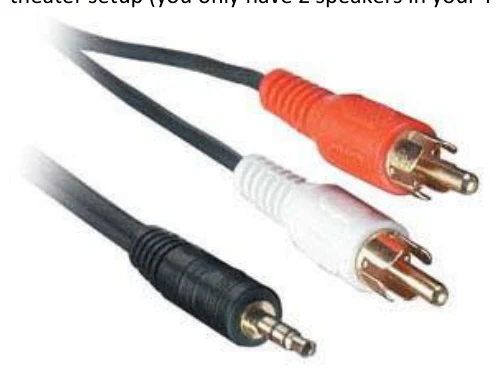

3,5mm stereo audio kabel lze použít k připojení Vertex² k televizoru, pokud nemáte sestavu domácího kina (máte pouze 2 reproduktory v televizoru)
