Vertex² brugermanual · PDF-side 7

Strøm-/status-OLED

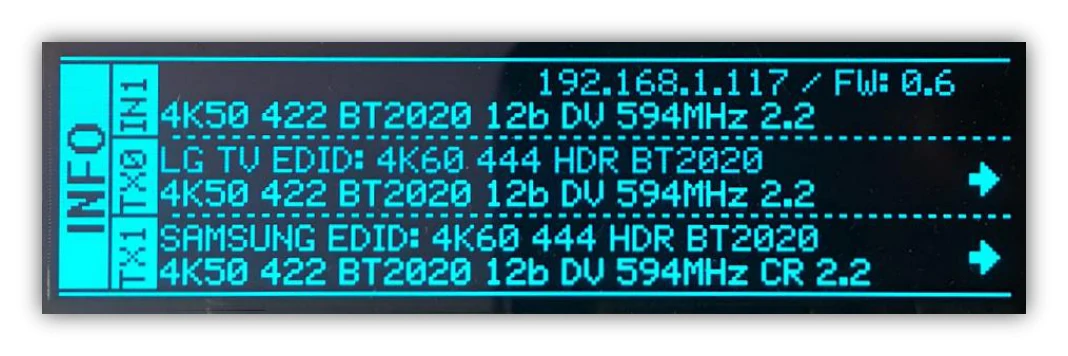

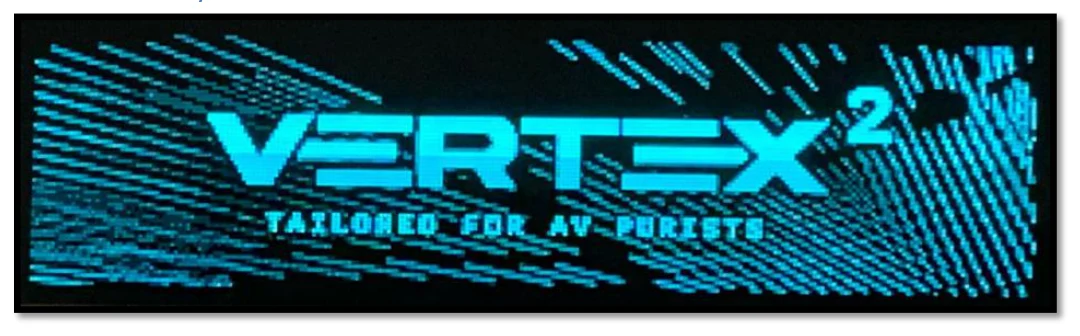

Vertex² OLED'en tænder, når strømforsyningen tilsluttes; Vertex²-logoet vises efterfulgt af en standard-infoside svarende til den, der er vist nedenfor.

[192.168.1.117] Vertex² IP-adressen vises her, hvis LAN CONTROL RJ45-udgangen er forbundet til din LAN/WAN-router/switch. mDNS og andre metoder er tilgængelige, hvis du bladrer gennem OLED-infosiderne.

[FW: 0.6] Vertex² firmwareversionen rapporteres her.

Hvis en aktiv indgang er tilsluttet, viser standard-OLED-infosiden, hvilken indgang der er aktiv (IN1 på billedet ovenfor). Vertex² gennemfører handshake med den aktive indgang, og når det er afsluttet, vises signalinformationen. 4K50 4:2:2 BT2020 12b LLDV 594MHz 2.2 på billedet ovenfor.

Hvis en sink er tilsluttet TX0-udgangen, rapporterer TX0-sektionen på standard-OLED-infosiden dens EDID-navn (LG TV på billedet ovenfor) og dens maksimalt understøttede opløsning (4K60 4:4:4 8b BT2020 HDR på billedet ovenfor) på første linje. Anden linje viser det aktuelle signal, der sendes til den; den lille pil til højre angiver, om signalet er opskaleret ↑, nedskaleret ↓ eller passerer uændret igennem →

[OLED OFF] Utilstrækkelig strøm, OLED-timer udløbet (standard 30 s) eller OLED OFF. Brug Vertex²-strømforsyningen; tryk på en vilkårlig knap, hvis OLED-timeren er udløbet, og sørg for, at OLED'en er ON (se s. 35).

[OLED ON] Vertex²-enheden får strøm og er klar til at modtage et HDMI-signal.
