OLED zasilania / stanu

OLED zasilania/stanu Vertex²

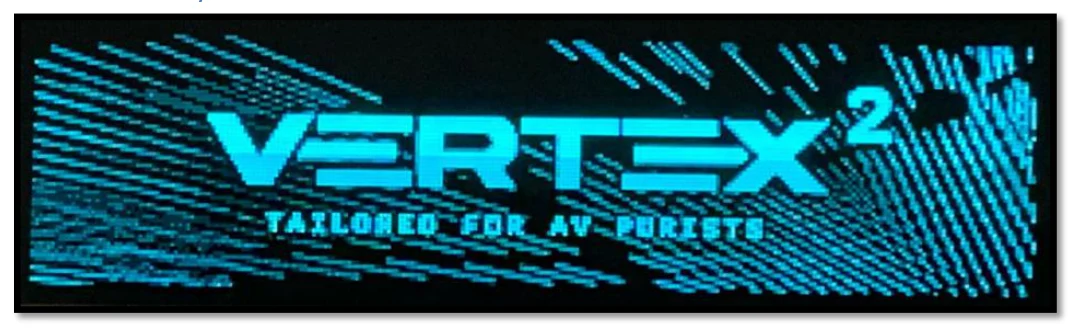

OLED Vertex² włączy się po podłączeniu zasilania; wyświetli się logo Vertex², a następnie domyślna strona informacyjna podobna do przedstawionej poniżej.

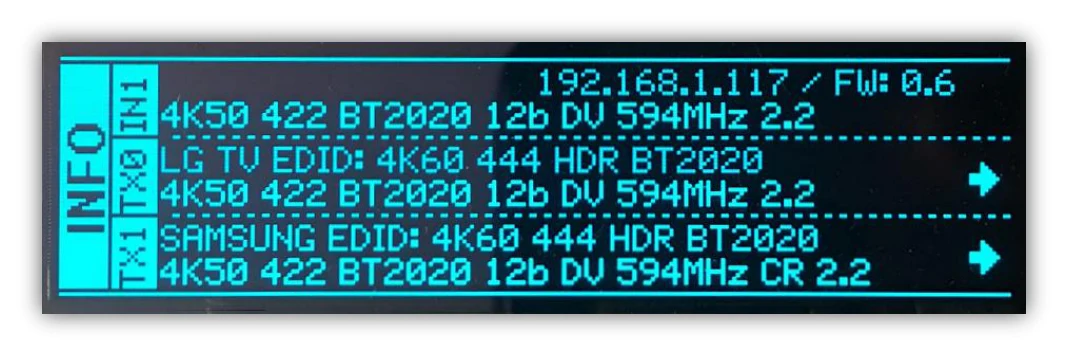

[192.168.1.117] Tutaj wyświetlany jest adres IP Vertex², jeśli wyjście LAN CONTROL RJ45 jest podłączone do routera/przełącznika LAN/WAN. Po przełączeniu stron informacyjnych OLED dostępne są także mDNS i inne metody.

[FW: 0.6] Tutaj raportowana jest wersja firmware Vertex².

Jeśli podłączone jest aktywne wejście, domyślna strona OLED wskaże, które wejście jest aktywne (IN1 na powyższym zdjęciu). Vertex² przeprowadzi handshake z aktywnym wejściem, a po jego zakończeniu wyświetli informacje o sygnale. Na powyższym zdjęciu: 4K50 4:2:2 BT2020 12b LLDV 594MHz 2.2.

Jeśli do wyjścia TX0 podłączony jest odbiornik, sekcja TX0 domyślnej strony OLED pokaże w pierwszym wierszu jego nazwę EDID (LG TV na zdjęciu powyżej) oraz maksymalną obsługiwaną rozdzielczość (4K60 4:4:4 8b BT2020 HDR na zdjęciu powyżej). Drugi wiersz pokaże bieżący sygnał wysyłany do niego, a mała strzałka po prawej wskazuje, czy sygnał jest skalowany w górę ↑, w dół ↓ czy przechodzi bez zmian →

[OLED OFF] Niewystarczające zasilanie, upłynął timer OLED (domyślnie 30 s) lub OLED jest wyłączony. Użyj zasilacza Vertex²; naciśnij dowolny przycisk, jeśli timer OLED upłynął, i upewnij się, że OLED jest włączony (patrz s. 35).

[OLED ON] Urządzenie Vertex² jest zasilane i gotowe do przyjęcia sygnału HDMI.
