Pomoc dotycząca połączeń AUDIO / CEC / ARC / eARC

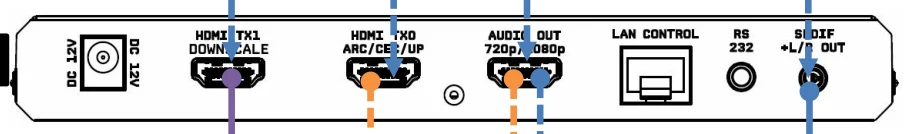

Pomoc dotycząca połączeń AUDIO/CEC/ARC/eARC

CEC Master to zawsze TX0. ŁĄCZE eARC – Vertex² może wyodrębnić nawet Atmos HBR over TrueHD z telewizora z eARC podłączonego do TX0 i wyprowadzić go przez AUDIO OUT do dowolnego wejścia amplitunera zdolnego dekodować taki format.

PRZÓD

TYŁ

WYJŚCIE DLA STARSZEGO AVR/ODBIORNIKA – do tego wyjścia można podłączyć dowolny sprzęt obsługujący tylko 1080p HDR lub SDR, aby otrzymać pełny dźwięk i obraz HDMI. Upewnij się, że EDID prezentowany przez Vertex² źródłom na wejściach odzwierciedla jego możliwości audio. WYJŚCIE HDMI AUDIO – samodzielnie generowany sygnał wideo 720p/1080p, który może zawierać pełny dźwięk z: dowolnych urządzeń źródłowych na wejściach Vertex², eARC lub ARC z TX0. SPDIF lub analogowe L/R OUT – wyodrębnia dźwięk HDMI z dowolnych urządzeń źródłowych na wejściach Vertex². SPDIF może także wyprowadzać ARC z TX0.

Brak manipulacji formatem audio. Vertex² nie potrafi manipulować dźwiękiem ani w inny sposób zmieniać formatu audio – to, co wchodzi, wychodzi bez zmian. Dlatego jeśli planujesz wyodrębnić STEREO, sygnał przychodzący ze źródła HDMI na wejściach Vertex² powinien być STEREO. Jeśli sygnał z wejść HDMI jest lepszy niż STEREO (np. ATMOS), wyjście STEREO nie może być użyte.
