Instrukcja obsługi Vertex² · Strony PDF 32–33

Serwer WWW – sekcja CEC / RS232

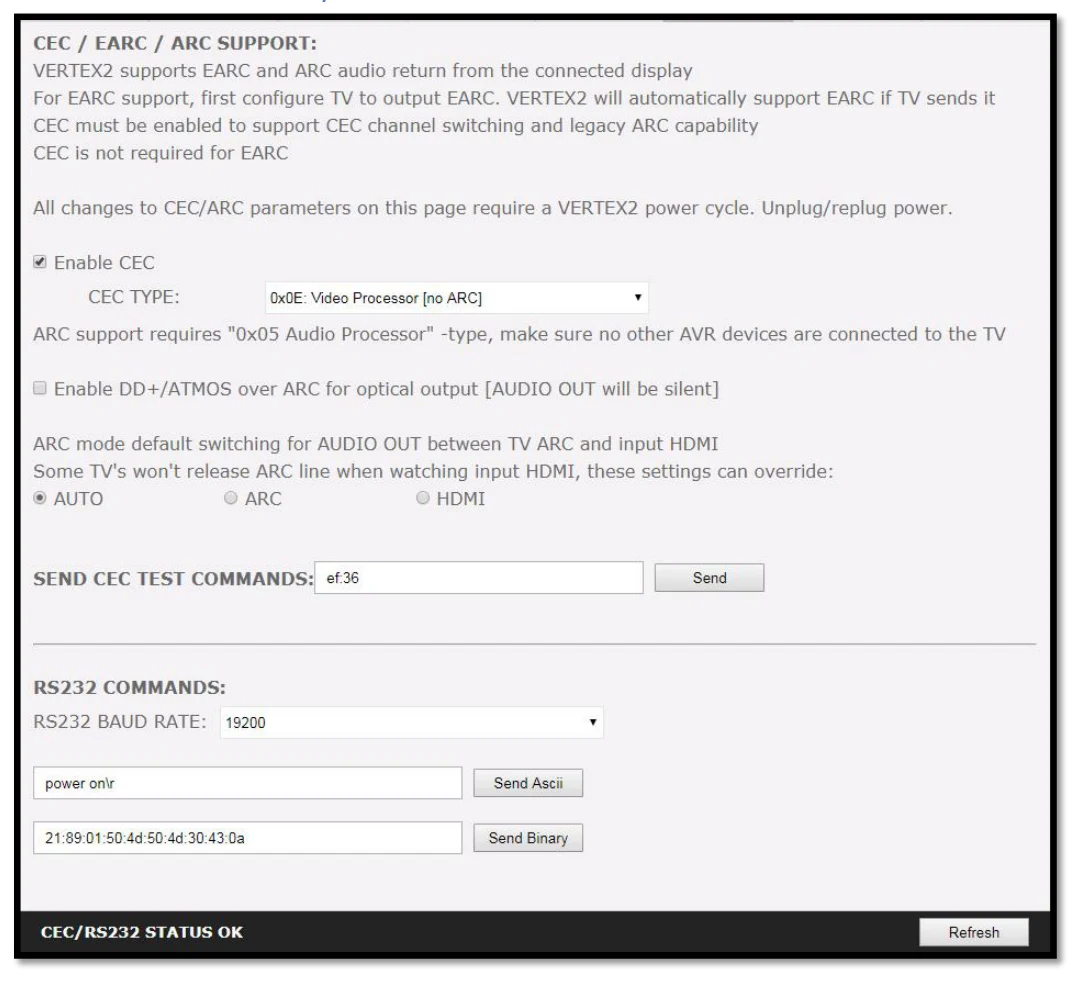

Sekcja CEC/RS232 serwera WWW Vertex²

[ENABLE CEC] musi być zaznaczone, aby wybrane opcje z list rozwijanych zostały zastosowane w urządzeniu Vertex². Po aktywacji Vertex² może odpowiadać na żądania i komendy CEC, przetwarzać je oraz pojawiać się na mapie sieci CEC telewizora. Odznacz, jeśli nie chcesz, aby Vertex² odpowiadał na zewnętrzne żądania CEC lub przetwarzał wewnętrzne komendy CEC. Odznaczenie usunie Vertex² z mapy sieci Root (TV), ale komendy CEC dla podłączonych odbiorników i źródeł będą nadal przepuszczane.

[CEC TYPE] Video Processor (domyślnie) to typ urządzenia, który należy wybrać, jeśli masz w systemie amplituner i chcesz go używać do ARC lub CEC.

[CEC TYPE] Audio Processor to typ urządzenia, który należy wybrać, jeśli chcesz, aby funkcja ARC w Vertex² była włączona (dźwięk z ARC telewizora do wyjścia HDMI audio Vertex², wyjścia optycznego 5.1 lub analogowego wyjścia stereo jack).

[Enable DD+/ATMOS ARC] Jeśli Twój amplituner obsługuje więcej niż Dolby Digital lub DTS albo przyjmuje audio 192kHz przez wejście optyczne, możesz użyć Vertex² do wyodrębnienia DD+ i Atmos z aplikacji streamingowych wbudowanych w telewizor i przekazania ich do amplitunera przez wyjście HDMI audio lub wyjście optyczne Vertex². Tylko bardzo nieliczne amplitunery na rynku obsługują 192kHz przez wejście optyczne – w takim przypadku użyj wyjścia HDMI audio, aby przekazać DD+/ATMOS do wejścia amplitunera.

[AUTO] Domyślna opcja wyodrębniania dźwięku ARC; użyj ARC lub HDMI tylko wtedy, gdy AUTO nie działa dobrze z Twoim telewizorem.

[ARC] Wymuś, aby Audio OUT wyprowadzało dźwięk z ARC TX0

[HDMI] Wymuś, aby Audio OUT wyprowadzało dźwięk z dowolnego źródła na wejściu.

[SEND CEC TEST COMMAND] Wpisz w tym polu tekstowym wybraną komendę CEC w formacie HEX. Jeśli nie masz pewności, jak sformatować komendę, polecamy odwiedzić bardzo dobrze przygotowaną stronę cec-o-matic stworzoną przez Kwikwai.

[RS232 COMMAND] Pozwala przetestować komendę RS232, aby upewnić się, że urządzenie jest poprawnie skonfigurowane i gotowe do komunikacji przez RS232.

[RS232 BAUD RATE] Ustaw prędkość łącza RS232 (domyślnie 19200)

[Send Ascii] Po wpisaniu komendy RS232 w formacie ASCII użyj tego przycisku, aby ją wysłać.

[Send Binary] Po wpisaniu komendy RS232 w formacie HEX/binarnym użyj tego przycisku, aby ją wysłać.

[REFRESH] Odśwież bieżącą stronę.

Uwaga: master CEC/ARC to TX0; jeśli chcesz ARC z telewizora, musisz podłączyć wejście telewizora obsługujące ARC do wyjścia HDMI TX0 Vertex² i ustawić urządzenie jako Audio Processor w typie urządzenia CEC Vertex².

Uwaga dotycząca eARC: eARC nie opiera się na CEC, dlatego nie trzeba wybierać żadnych opcji CEC, aby wyodrębnić nawet Dolby Atmos HBR over TrueHD z telewizora obsługującego eARC. Odbywa się to zawsze automatycznie, a dźwięk jest przekazywany na wyjście HDMI audio Vertex², skąd można go podać na dowolne wejście amplitunera.
