Vertex² Benutzerhandbuch · PDF-Seiten 30–31

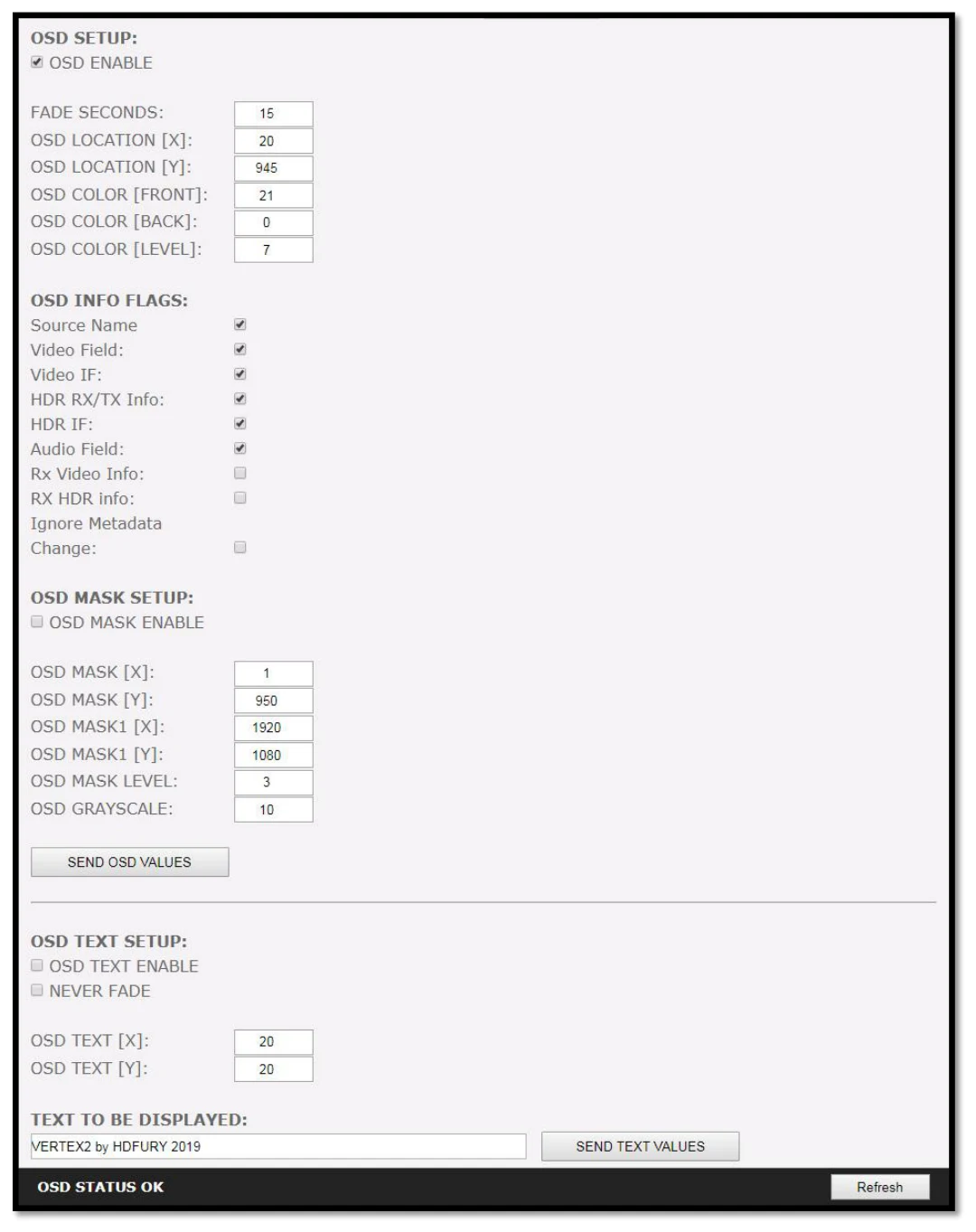

Webserver – Bereich OSD

[OSD SETUP] Aktiviert oder deaktiviert die OSD-Funktion des Vertex².

[OSD FADE] Legt den Timer in Sekunden fest, bevor das OSD ausgeblendet wird; 0 = nie (immer EIN)

[OSD LOCATION X, Y] Legt den X- und Y-Wert der OSD-Position bei 1080p fest; bei einem 4K-Stream werden die Werte verdoppelt.

[OSD COLOR FRONT, BACK, LEVEL] Legt Textfarbe [FRONT 0-31], Hintergrundfarbe [BACK 0-31] und Hintergrundtransparenz [LEVEL 0-7] des OSD fest.

[OSD INFO] Wählen Sie die Informationen ab oder an, die auf dem OSD Ihres Vertex² angezeigt werden sollen. Verfügbare Optionen: Source name, Video Field, Video IF, HDR info, HDR IF, Audio field, RX Video info, RX HDR info, Ignore Metadata Change.

[OSD MASK SETUP] Aktiviert oder deaktiviert die Verwendung der OSD-Maske.

[MASK LOCATION x0,y0,x1,y1] Legt die Koordinaten der oberen linken und unteren rechten Ecke Ihrer OSD-Maske bei 1080p fest. Bei einem 4K-Stream werden die Werte verdoppelt

[OSD MASK LEVEL] Wählen Sie die Transparenzstufe Ihrer OSD-Maske. Wertebereich von 1 bis 7.

[OSD GRAYSCALE] Wählen Sie die Graustufe Ihrer OSD-Maske. Wertebereich von 0 bis 15.

[SEND] Klicken Sie nach Änderungen an den obigen Parametern auf SEND, um sie an Ihren Vertex² zu übertragen.

[OSD TEXT ENABLE] Aktiviert oder deaktiviert den benutzerdefinierten OSD-Text; einmal aktiviert, wird der im Textfeld definierte Text auf dem Bildschirm angezeigt.

[NEVER FADE] Wenn der benutzerdefinierte OSD-Text auch nach dem Ausblenden der OSD-Informationen sichtbar bleiben soll, aktivieren Sie diese Option.

[OSD TEXT X,Y] Legt den X- und Y-Wert des benutzerdefinierten OSD-Texts bei 1080p fest; bei einem 4K-Stream werden die Werte verdoppelt

[SEND] Klicken Sie nach Änderungen an den obigen Parametern auf SEND, um sie an Ihren Vertex² zu übertragen.

[REFRESH] Aktualisiert die aktuelle Seite.
