4×2-matrix, splitter & scaler
Routeer vier 18Gbps-bronnen naar twee 18Gbps-uitgangen. Verwerk twee 4K-signalen tegelijk, of dupliceer één kanaal naar 1080p voor oudere apparatuur — HDCP- en scalingregels worden live toegepast.
Gemaakt voor AV-puristen

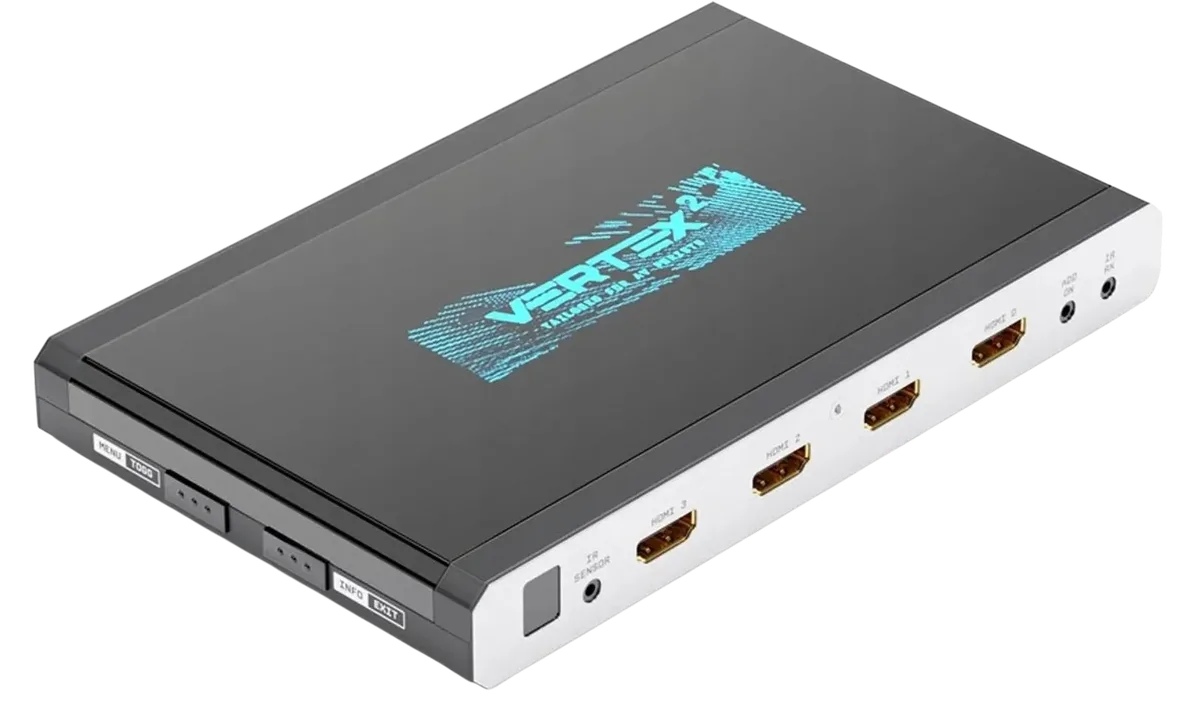

HDfury Vertex2
4K HDR 18Gbps HDMI-matrix, scaler, HDCP Doctor & Dolby Vision LLDV-enabler
Vier ingangen, twee 18Gbps-uitgangen, een aparte HDMI-audio-uitgang en de meest geavanceerde HDMI-gereedschapskist ooit gebouwd. Breng Dolby Vision naar HDR10-projectors, verhelp HDCP-problemen, beheer EDID, extraheer eARC-audio, schaal elk signaal — en bedien alles vanuit je browser.
4×2Matrix / Scaler
18Gbps4K60 4:4:4
<1msInput lag
100EDID-tabellen
Dolby Vision · HLG · Atmos · DTS:X · HDMI 2.0b · HDCP 2.2
Waarom de Vertex²
Eén apparaat. Elk HDMI-probleem opgelost.
De Vertex² draait altijd in matrix-/scalermodus, zodat elk aangesloten apparaat het best mogelijke signaal krijgt — automatisch.
HDCP Doctor
Vijftien HDCP 1.4- en 2.2-engines converteren HDCP 2.2 ↔ 1.4 in beide richtingen, op alle kanalen tegelijk. Sluit elke bron aan op elk scherm zonder zwart beeld.
eARC- & ARC-audio-extractie
Haal tot Dolby Atmos HBR over TrueHD uit de apps van je eARC-tv en voer het via de aparte HDMI-audio-uitgang naar elke AVR-ingang — geen AVR-upgrade nodig.
EDID-manager
100 voorgedefinieerde EDID's, vijf EDID-modi (Copy TX0, Copy TX1, Fixed, Custom, Automix) en 13 afdwingbare vlaggen. Elke ingang kan zijn eigen EDID draaien; DV-strings worden automatisch gesnift.
HDR Fixer & infoframe-beheer
Injecteer, extraheer, vertaal of vervang HDR/HLG/DV-metadata en AVI-infoframes in realtime. Vertaal HLG naar HDR, versterk waarden of blokkeer metadata volledig.
Up- & downscaler
4K ↔ 1080p-scaling met of zonder behoud van kleurdiepte, chromaconversie, wijziging van kleurruimte en kleurdiepte in 8/10/12/16 bit. Eigen regels per uitgang.
Waar eigenaren hem voor gebruiken
Waar de Vertex² écht goed in is
Uit de HDfury-community, AV-forums en van kalibreerders — dit zijn de praktijkproblemen die een Vertex² dagelijks oplost in thuisbioscopen, woonkamers en installaties.
Dolby Vision op projectors & tv's met alleen HDR10 (LLDV)
De Vertex² presenteert een Dolby Vision-EDID aan je speler (Apple TV 4K, Shield, Oppo, Panasonic, Sony, Xbox…), zodat de bron Low-Latency Dolby Vision uitstuurt — per scène getone-mapt — en de Vertex² geeft dat aan je projector door als een signaal dat hij accepteert. Eigenaren van JVC-, Sony- en Epson-projectors omschrijven het resultaat als een grote stap vooruit ten opzichte van statisch HDR10, met dynamische tone-mapping die zich kan meten met veel duurdere videoprocessors.
Betere HDR op elk scherm met eigen metadata
Bewerk of vervang MaxCLL-, MaxFALL- en masteringschermwaarden live, verhoog of verlaag HDR-niveaus, vertaal HLG naar HDR10, of verwijder HDR-vlaggen om SDR af te dwingen. Bouw een eigen EDID en DV-datablok, afgestemd op precies jouw doek en projector.
Zwarte HDCP-schermen verhelpen
HDCP 2.2-bron met een HDCP 1.4-receiver, -projector of -matrix? De HDCP Doctor converteert in beide richtingen op elk kanaal, zodat 4K-streamingboxen, consoles en UHD Blu-ray-spelers zonder zwart scherm werken met oudere apparatuur.
Houd een oudere AVR — en krijg toch volledige Atmos
Scheid video en audio: 18Gbps 4K HDR gaat rechtstreeks naar het scherm, terwijl een aparte 1080p-stream elk audioformaat (Atmos, DTS:X, TrueHD) naar een niet-4K-receiver brengt. Geen AVR-upgrade nodig.
eARC / ARC van tv-apps naar elke receiver
Netflix, Disney+ of Apple TV+ in de eigen apps van je tv? De Vertex² extraheert eARC- (tot Atmos HBR over TrueHD) of ARC-audio en voert die naar elke HDMI- of optische ingang van je AVR of soundbar — zelfs receivers zonder ARC.
Projector + tv in één ruimte
Kijk een film op de projector terwijl de kinderen gamen op de OLED — twee verschillende 18Gbps-signalen tegelijk uit een 4×2-matrix, of spiegel één bron naar beide met onafhankelijke scaling voor elk scherm.
JVC-, Sony- & Epson-projectors automatiseren
De Vertex² stuurt RS232- of IP-macro's naar je projector op basis van het binnenkomende signaal: schakel naar de juiste beeldmodus, het juiste lensgeheugen of gamma voor SDR-, HDR10-, HLG-, 3D- of 24p-content — automatisch, elke keer.
Automatisch schakelen tussen bronnen die nooit slapen
Apple TV 4K, Xbox en Shield houden +5V aan in stand-by, waardoor gewone switches ze niet automatisch kunnen selecteren. De Vertex² schakelt op werkelijke pixelklokactiviteit — en beheert +5V op de uitgang zodat Android-tv's 's nachts niet wakker worden.
De juiste EDID afdwingen voor elke bron
Zet een bron vast op 4K60 4:4:4, 4:2:2 12-bit, BT.2020, stereo of 5.1, met of zonder HDR/DV — per ingang. Los handshake-conflicten op tussen kieskeurige bronnen, matrices en lange kabels.
4K HDR door 1080p-apparatuur voeren
Schaal een 4K HDR-signaal terug naar 1080p voor een oudere AVR, een Full HD-projector in een tweede zone, een capturekaart, een video-over-IP-extender of een Hue/sfeerverlichting-syncbox — terwijl het hoofdscherm nog steeds de volle 18Gbps krijgt.
1080p-bronnen opschalen naar 4K
Geef een oudere Blu-ray-speler, settopbox of console een schone 4K-uitvoer met chroma- en kleurdiepteconversie, zodat een projector of matrix die alleen 4K accepteert hem zonder morren slikt.
Zie precies wat er over de kabel gaat
OLED-scherm, on-screen display en webpagina tonen resolutie, chroma, bitdiepte, colorimetrie, HDCP-versie, EOTF, MaxCLL/MaxFALL en de werkelijke beeldfrequentie tot op drie decimalen. Hét gereedschap voor kalibreerders en iedereen die HDMI-bugs opspoort.
Gaming: laagste vertraging, juiste formaat
Minder dan 1ms extra vertraging. Forceer RGB of 4:4:4, behoud HDR10 of verwijder het voor een betere SDR-gamemodus, en routeer een console naar de tv terwijl de discspeler de projector voor zich heeft.
Eigen OSD & logomaskering
Toon je eigen tekst op het scherm, of maskeer een ingebrand zenderlogo om een OLED of projectorlamp te beschermen. Handig voor winkels, showrooms en demoruimtes.
Lange HDMI-verbindingen verlengen, versterken & stabiliseren
Signaalequalisatie, hot-plug-beheer en een HDMI-booster (1080p tot 15m in en uit, 4K tot 10m) verhelpen uitval op langere kabels in opstellingen met een aan het plafond gemonteerde projector.
Bediening & integratie voor het hele huis
Bedien alles vanuit een browser, de HDfury-app, IR, RS232, IP/Telnet of CEC. Kant-en-klare codes voor Logitech Harmony, iRule en systemen als Control4/Crestron maken hem een favoriet van custom installers.
Aansluitingen
Gebouwd voor de volledige 18Gbps-signaalketen
4K60 4:4:4 8-bit, 4K60 4:2:2 12-bit, 4K120 4:2:0 of 8K30 4:2:0 — elke poort op de Vertex² spreekt HDMI 2.0b op volle bandbreedte.
Ingangen
- HDMI 0 18Gbps · HDR/DV
- HDMI 1 18Gbps · HDR/DV
- HDMI 2 18Gbps · HDR/DV
- HDMI 3 18Gbps · HDR/DV
- IR-sensor / IR RX 3,5mm
- DC 12V externe voeding
VERTEX²Matrix · Scaler · HDCP Doctor · EDID · HDR Fixer
Uitgangen
- HDMI TX0 18Gbps · ARC/CEC/eARC · Up
- HDMI TX1 18Gbps · Downscale
- HDMI Audio out 720p/1080p · elk formaat
- Optisch S/PDIF + L/R 3,5mm combo
- LAN-bediening RJ45 · Webserver / IP
- RS232 3,5mm
Uniek +5V-uitgangsbeheer
Android TV en vergelijkbare sinks die in stand-by de verbinding blijven controleren, worden afgehandeld door een exclusieve uitgangsbeheermodus, zodat je scherm slaapt wanneer het moet en direct ontwaakt wanneer het niet mag slapen.
- Autoswitch voor elke bron — schakelen op TMDS/pixelklok werkt zelfs met Apple TV 4K, Xbox One X en Shield, die +5V aanhouden in stand-by.
- HDMI-booster — 1080p tot 15m in en 15m uit, UHD tot 10m, met nauwkeurige Equalevel-signaalequalisatie.
- Hot-plug-beheer — laat de bron altijd een actieve verbinding zien.
Audio
Elk formaat. Elke AVR. Elke tv-app.
De Vertex² haalt de maximale audiocapaciteit uit elke bron en stuurt die door als een zelf gegenereerde 720p/1080p-stream — zodat een AVR die geen 4K aankan toch volledige Atmos krijgt.
- eARC-KEY — tot Atmos HBR over TrueHD van eARC-tv's naar elke AVR-ingang.
- ARC-KEY — tot DD+/Atmos over DD+ van ARC-tv's, te routeren naar de HDMI-audio-uitgang en/of optisch.
- AVR-KEY — elk HDMI-geluidsformaat van elke ingang, automatisch geëxtraheerd.
- PCM tot 192kHz, DSD, DST, DTS, DTS-HD, DTS-MA, DTS:X, Dolby TrueHD, DD+, HBR en Dolby Atmos.
- Gelijktijdig analoog L/R-stereo en tot 5.1 optische S/PDIF-uitvoer.
Totale controle
Bedien vanaf overal. Zie alles.
Geen drivers, geen software-installaties. Typ het adres van de Vertex² in een browser en neem de regie over je hele opstelling.
Ingebouwde webserver
Mac, Windows, Linux, iOS, Android — elke browser. Firmware-updates in het systeem, config-export, EDID-upload, macro's en elke instelling in één elegante interface. Lees de handleiding van de webserver →
HDMI Explorer
Resolutie, chroma, kleurdiepte, colorimetrie, HDCP, VIC, EOTF, MaxCLL/MaxFALL, beeldfrequentie tot op drie decimalen en elk infoframe — op het OLED-scherm, de on-screen OSD of het web.
IR · IP · RS232 · CEC
Stuur eigen RS232-commando's naar je projector op basis van de binnenkomende content (3D, HDR10, SDR BT.2020…). Pronto IR-codes zitten in iRule en Logitech Harmony. Volledige CEC-commandomanager.

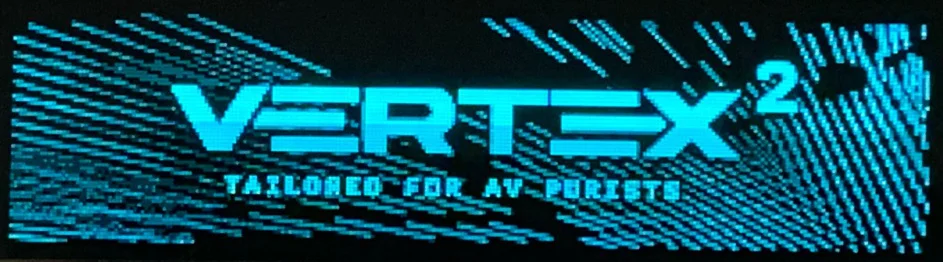

3,12″ OLED-infoscherm

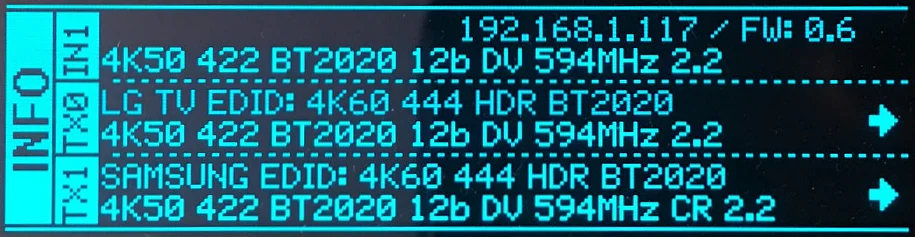

Een blauw 256×64 OLED-scherm toont de actieve ingang, het IP-adres, de firmwareversie, de EDID-naam van de sink en het exacte uitgaande signaal — met pijlen voor upscaled, downscaled of doorvoer. Vier knoppen aan de zijkant geven je MENU/TOGGLE, INFO/EXIT, OUT1/UP en OUT0/DOWN zonder een computer aan te raken.
Specificaties
Technische specificaties
Weet je niet zeker wat 4:2:2, EDID of eARC betekent? Elke term linkt naar onze woordenlijst in gewone taal, die ook uitlegt hoe je het gebruikt op de Vertex².
Video
| Type | 4× in / 2× uit splitter/matrix/scaler + HDMI-audio-uitgang (HDMI 2.0b / 1.4 / DVI 1.0) |
| Bandbreedte | 18Gbps · 600MHz · 4K60 4:4:4-doorvoer |
| Max. resolutie | 4K60 4:4:4 8b · 4K60 4:2:2 12b · 4K120 4:2:0 8b · 8K30 4:2:0 8b |
| HDR | HDR10, HDR10+, HLG, Dolby Vision, LLDV |
| Kleurdiepte | 8 / 10 / 12 / 16-bit (48-bit deep colour), xvYCC |
| Scaling | 4K24–60 ↔ 1080p24–60 up/down, conversie van chroma, kleurruimte & kleurdiepte, DCI 4096×2160 |
| Input lag | <1ms |
| 3D | Geeft stereoscopische 3D-formaten door |
HDCP & EDID
| HDCP Doctor | HDCP 2.2 → 1.4, 1.4 → 2.2, x.x → x.x; dubbele HDCP 1.4 & 2.2 gecombineerd |
| Engines | 15 HDCP 1.4 / 2.2 versleutelings- & ontsleutelingsengines |
| EDID | 100 tabellen (10 custom / 90 vast), EDID per ingang, Automix met 13 vlaggen & 5 algoritmen |
| Infoframes | HDR, AVI, VSIF vastleggen, bewerken, blokkeren of vervangen; SPD, AUD, HVS, HFV uitlezen |
| API | Publieke API/DLL-toegang voor metadata- & infoframe-beheer |
Audio & I/O
| I/O | 4× HDMI in, 3× HDMI uit, IR, RS232, RJ45, analoge mini-jack, optisch S/PDIF |
| Audio | PCM ≤192kHz, IEC61937, DSD, DST, DTS, DTS-HD, DTS-MA, Dolby TrueHD, HBR, DD+, DTS:X, Atmos |
| ARC / eARC | Op HDMI TX0; extractie naar HDMI-audio-uitgang & optisch |
| CEC | Bediening tussen apparaten op de ingangen en TX0 |
| Bediening | IR, IP/Telnet, RS232, CEC, webserver, drukknoppen, mobiele app |
Fysiek
| Display | 3,12″ OLED, 256×64, blauw |
| Voeding | Extern 12V (110–240V 1,2A in, 12V 1A uit) |
| Afmetingen | 11,5 × 18,5 × 2,4 cm (4,5″ × 7,3″ × 0,9″) |
| Gewicht | 520 g / 1,15 lbs |
| Behuizing | Zwart PVC / zwart metaal met blauw OLED-scherm |
| Certificering | CE, EAC, FCC, RoHS, WEEE |
Galerij
In de doos
Vertex²-apparaat, IR-ontvangerkabel, 12V-voeding, RS232-kabel en optische kabel.
FAQ
Veelgestelde vragen
Kan de Vertex² mijn HDR10-projector Dolby Vision geven?
Ja — dit is een van de populairste toepassingen. De Vertex² presenteert een Dolby Vision-EDID aan je bron, zodat die Low-Latency Dolby Vision (LLDV) met tone-mapping per scène uitstuurt, en geeft dat als een compatibel signaal door aan je HDR10-projector of -tv. Werkt met Apple TV 4K, Shield Pro, Xbox, Fire TV en spelers van Oppo, Panasonic en Sony.
Ondersteunt de Vertex² Dolby Vision en HDR10+?
Ja. Alle vier de ingangen accepteren 4K HDR10-, HDR10+-, HLG-, Dolby Vision- en LLDV-signalen tot 18Gbps, en beide HDMI-video-uitgangen geven ze door op volle bandbreedte. De Vertex² snift en bewaart ook de DV-string van je tv, zodat je Dolby Vision kunt routeren door apparatuur die het niet ondersteunt.
Kan de Vertex² eARC-audio van mijn tv naar een oudere AVR halen?
Ja. Sluit een eARC-tv aan op de TX0-uitgang en de Vertex² extraheert tot Dolby Atmos HBR over TrueHD uit tv-apps en voert dat via zijn aparte HDMI-audio-uitgang naar elke AVR-ingang.
Lost hij HDCP-fouten op tussen HDCP 2.2-bronnen en HDCP 1.4-schermen?
Ja. De ingebouwde HDCP Doctor met 15 HDCP 1.4/2.2-engines converteert HDCP 2.2 naar 1.4 en 1.4 naar 2.2 in beide richtingen, op alle kanalen tegelijk.
Hoe bedien ik de Vertex²?
Via de ingebouwde webserver vanuit elke browser (Mac/Win/Linux/iOS/Android), IR, RS232, IP/Telnet, CEC, de knoppen van het OLED-menu of de mobiele HDfury-app voor iOS en Android.
Kan ik opschalen naar 4K of terugschalen naar 1080p?
Ja. Elke uitgang heeft eigen scalingregels met upscale-, downscale-, doorvoer- en bypassmodi, inclusief conversie van chroma, kleurruimte en kleurdiepte in 8, 10, 12 en 16 bit.
Waar vind ik de handleiding, firmware en RS232/IR-codes?
De complete handleiding staat hier online, één pagina per onderwerp: Vertex² online handleiding. Alle firmwareversies, de pdf-handleiding, de EDID-collectie en Control4/Savant-drivers staan op de Downloads-pagina.
Welke HDMI-kabels heb ik nodig?
Gebruik 600MHz-gecertificeerde of geteste 4K-kabels voor elke 18Gbps-verbinding (4K60 4:4:4 8b / 4K60 4:2:2 12b). Atmos via ARC vereist bovendien een kabel die 192kHz ARC ondersteunt.
