Vertex² Gebruikershandleiding · PDF-pagina's 26–29

Webserver – HDR / DV-sectie

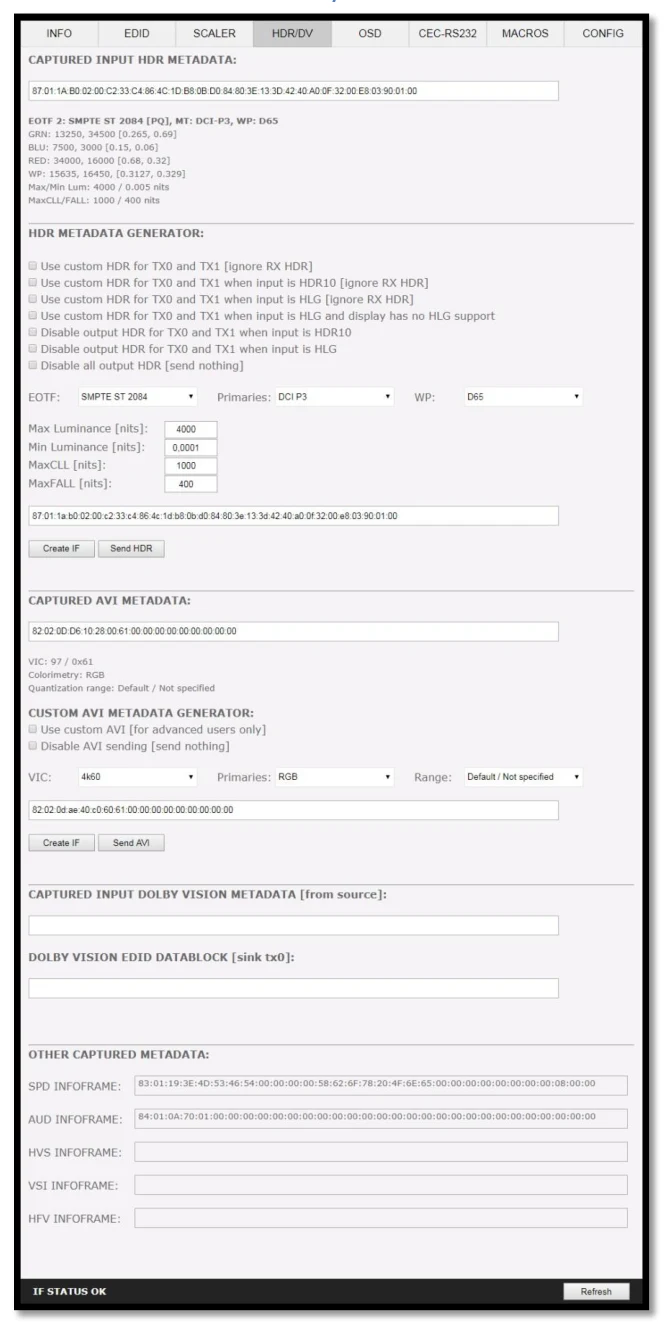

HDR/DV-sectie van de Vertex² webserver

[CAPTURED HDR METADATA] Als de bron op de ingang HDR-InfoFrame-metadata verstuurt, wordt die informatie vastgelegd, uitgelezen en in dit tekstvak getoond. De HDR-metadata wordt ook ontcijferd en in leesbare vorm weergegeven.

[CUSTOM HDR METADATA GENERATOR] In deze sectie kunt u uw eigen aangepaste HDR-metadata maken en in het huidige signaal injecteren, door deze toe te voegen of de bestaande HDR-metadata te vervangen.

[Use custom HDR for TX0 and TX1] Standaard uitgevinkt; eenmaal geactiveerd schakelt het de HDR-modus van elk HDR-beeldscherm AAN. Zodra u op Use custom HDR for TX0 and TX1 klikt, wordt het CUSTOM HDR IF verstuurd dat u met de keuzelijsten en invoervelden hieronder definieert, vervolgens aanmaakt [Create IF] en dat in HEX-formaat in het tekstvak wordt getoond. Zo bepaalt u zelf wat het InfoFrame precies is. Dit wordt ook in de Vertex² opgeslagen en blijft behouden bij hotplugs en het uit- en inschakelen. Als het binnenkomende signaal al HDR is, wordt de originele meegeleverde HDR-metadata genegeerd [ignore RX HDR].

[Use custom HDR for TX0 and TX1 when input is HDR10] Standaard uitgevinkt; eenmaal geactiveerd schakelt het de HDR-modus van elk HDR-beeldscherm alleen AAN als het binnenkomende signaal al HDR is; de originele meegeleverde HDR-metadata wordt genegeerd [ignore RX HDR].

[Use custom HDR for TX0 and TX1 when input is HLG] Standaard uitgevinkt; eenmaal geactiveerd schakelt het de HDR/HLG-modus van elk HDR/HLG-beeldscherm alleen AAN als het binnenkomende signaal al HLG is; de originele HLG-metadata die met het ingangssignaal meekomt, wordt genegeerd [ignore RX HLG]. Voorbeeld: HLG-content weergeven op een HDR-beeldscherm.

[Use custom HDR for TX0 and TX1 when input is HLG and display has no HLG support] Standaard uitgevinkt; eenmaal geactiveerd schakelt het de HDR-modus van elk HDR/HLG-beeldscherm alleen AAN als het binnenkomende signaal al HLG is en de tv dit niet ondersteunt. Voorbeeld: als er twee tv's zijn aangesloten, één met HLG en één zonder. Als u dan de HLG-tv uitschakelt, wordt de metadata automatisch aangepast.

[Disable output HDR for TX0 and TX1 when input is HDR10] Standaard uitgevinkt; eenmaal geactiveerd onderschept en annuleert de Vertex² alle binnenkomende HDR10-metadata; HLG-metadata wordt nog wel doorgegeven.

[Disable output HDR for TX0 and TX1 when input is HLG] Standaard uitgevinkt; eenmaal geactiveerd onderschept en annuleert de Vertex² alle binnenkomende HLG-metadata; HDR10-metadata wordt nog wel doorgegeven.

[Disable all output HDR] Standaard uitgevinkt; eenmaal geactiveerd onderschept en annuleert de Vertex² alle binnenkomende HDR-metadata. [send nothing]

Opmerking: de modi voor het uitschakelen van HDR zijn geïntroduceerd zodat eigenaren van bepaalde JVC-projectoren hun eigen gammacurves op HDR-content kunnen toepassen en de dynamische iris van hun projector kan werken bij HDR- en/of HLG-content. Ze zijn ook te gebruiken met andere beeldschermen die een eigen gammacurve op het binnenkomende signaal toestaan, om de nits-waarde bij sommige LG-tv's te verhogen, om HLG-content op een HDR-beeldscherm weer te geven, enz.

[EOTF] Kies tussen SDR Luminance Range, HDR Luminance Range, HLG ITU-R BT.2100-0 of SMPTE ST 2084 als waarde voor het aanmaken van de aangepaste HDR-metadata.

[Primaries] Kies tussen DCI P3, ITU-R BT 709-5 of ITU-R BT2020-2 als waarde voor het aanmaken van de aangepaste HDR-metadata.

[White Point] Kies de witpuntwaarde voor het aanmaken van de aangepaste HDR-metadata.

[Max Luminance] Kies de Max Luminance-waarde voor het aanmaken van de aangepaste HDR-metadata (geldig van 1 tot 65535)

[MaxCLL] Kies de MaxCLL-waarde voor het aanmaken van de aangepaste HDR-metadata (geldig van 1 tot 65535)

[Min Luminance] Kies de Min Luminance-waarde voor het aanmaken van de aangepaste HDR-metadata (geldig van 1 tot 65535)

[MaxFALL] Kies de MaxFALL-waarde voor het aanmaken van de aangepaste HDR-metadata (geldig van 1 tot 65535)

[Create IF] Gebruik de hierboven gedefinieerde waarden om de aangepaste HDR-metadata aan te maken.

[Send HDR] Verstuurt de zelf aangemaakte HDR-metadata. Let op: Enable Custom HDR of een van de Custom HDR-modi moet eerst worden geactiveerd; om het versturen van de aangepaste HDR-metadata te stoppen, vinkt u Enable Custom HDR uit. Als Enable Custom HDR actief is, stopt de metadata-injectie niet bij het indrukken van de knop Send HDR; alleen de waarden veranderen, wat handig is om een resync van de tv te vermijden.

[Default Value] Herstelt de standaard HEX-waarde van de aangepaste HDR-metadata.

[CAPTURED AVI METADATA] Als de bron een AVI-InfoFrame verstuurt, wordt die informatie vastgelegd, uitgelezen en in dit tekstvak in de GUI getoond. De HEX-waarde wordt ontcijferd en VIC, Colorimetry en Range worden in leesbare vorm weergegeven.

[CUSTOM AVI INFOFRAME GENERATOR] Bouw en verstuur een aangepast AVI-InfoFrame naar keuze.

[Use custom AVI] Zodra u op Use custom AVI klikt, wordt het IF gebruikt dat in het tekstvak Custom AVI is gedefinieerd. Zo bepaalt u zelf wat het InfoFrame precies is. Dit wordt ook in de Vertex² opgeslagen en blijft behouden bij hotplugs en het uit- en inschakelen. Zo kan de gebruiker bijvoorbeeld de BT2020-modus op de tv activeren, ook al stuurt de content niet het juiste InfoFrame. De AVI-aanpassing is echt alleen bedoeld voor gevorderde gebruikers, omdat onjuiste waarden het scherm zwart kunnen maken en, omdat de instellingen worden opgeslagen, zelfs opnieuw inschakelen niet helpt totdat een reset is uitgevoerd.

[Disable AVI] Indien aangevinkt voorkomt Disable AVI dat het AVI-InfoFrame van de bron de aangesloten sink op de uitgang van de Vertex² bereikt, en stopt het ook het versturen van een eerder ingestelde Custom AVI. Deze functie kan nuttig zijn voor sommige DVI-beeldschermen of monitoren die niet goed werken bij ontvangst van een AVI-InfoFrame.

[VIC] Kies de VIC-code voor het Custom AVI Hex-veld.

[Primaries] Kies de Primaries-waarde voor het Custom AVI Hex-veld

[Range] Kies de Range-waarde voor het Custom AVI Hex-veld.

[Create IF] Gebruik de hierboven gedefinieerde waarden om de aangepaste AVI-metadata aan te maken.

[Send AVI] Vervangt het huidige binnenkomende AVI door het zelf gedefinieerde AVI in het tekstvak. Zo kan de gebruiker bijvoorbeeld de BT2020-modus op de tv activeren, ook al stuurt de content niet het juiste InfoFrame. Deze string wordt ook in de Vertex² opgeslagen en blijft behouden bij hotplugs en het uit- en inschakelen. De AVI-aanpassing is echt alleen bedoeld voor gevorderde gebruikers, omdat onjuiste waarden het scherm zwart kunnen maken en, omdat de instellingen worden opgeslagen, zelfs opnieuw inschakelen niet helpt totdat een reset is uitgevoerd. Let op: bij het aanklikken verstuurt Use Custom AVI automatisch de momenteel opgeslagen AVI-metadatawaarde; om het versturen van het aangepaste AVI-InfoFrame te stoppen, vinkt u Use Custom AVI uit. Als Use Custom AVI actief is, stopt de InfoFrame-injectie niet bij het indrukken van de knop Send AVI; alleen de waarden veranderen, wat handig is om een resync van de tv te vermijden.

[CAPTURED INPUT DOLBY VISION METADATA] Dolby-ID en HEX-gegevens van de DV-bron.

[DOLBY VISION EDID DATABLOCK] De Vertex² leest automatisch elke verplichte Dolby Vision-string van een sink op de TX0-uitgang uit, toont deze en slaat deze op. Eenmaal opgeslagen kan deze verplichte string in EDID">Automix worden gebruikt om te garanderen dat de DV-stream van de bron compatibel is met de sink. Zodra de DV-string van een beeldscherm is opgeslagen, kunt u andere apparatuur zoals een AVR tussen de keten plaatsen en toch het juiste DV-signaal naar de sink laten doorlopen. Bovendien wordt de datablock-waarde volledig ontcijferd in leesbare vorm.

[SPD INFOFRAME] Toont het vastgelegde Source Product InfoFrame.

[AUD INFOFRAME] Toont de vastgelegde informatie over het audioformaat; bij PCM geeft dit meestal de samplefrequentie en het aantal luidsprekers, bij bitstream meldt dit InfoFrame doorgaans alleen de standaardwaarde, namelijk "refer stream header".

[HVS INFOFRAME: HDMI VENDOR SPECIFIC] Toont het HDMI Vendor Specific InfoFrame.

[VSI INFOFRAME: VENDOR SPECIFIC] Toont de HDMI 2.0-versie van het HDMI VSIF

[HFV INFOFRAME: HDMI FORUM VSIF] Als de bron een Vendor Specific InfoFrame verstuurt, wordt die informatie vastgelegd, uitgelezen en in dit tekstvak in de GUI getoond.

[REFRESH] Vernieuwt de huidige pagina.
